Allgemein

AXRY-NGS-Lager sind zweiseitig wirkende, anschraubbare und einbaufertige Präzisionslagereinheiten für hochsteife und gleichzeitig schnell drehende Anwendungen, beispielsweise für Fräsdrehtische oder Vertikaldrehmaschinen.
Das Lager nimmt spielfrei Axial- und Radialkräfte sowie Kipp-Momente auf.

AXRY-NGS-Lager bieten auf dem zur Verfügung stehendem Bauraum ein Optimum an Drehzahl sowie Steifigkeit und Lebensdauer. Zur Erreichung der Grenzdrehzahlen und langer Einschaltdauer empfehlen wir eine Lagerkühlung am Innen- und Außenring. Die Lager werden standardmäßig mit Fettschmierung ausgeliefert. Öl, Öldurchlauf und Öl/Luft-Minimalschmierung sind auf Anfrage möglich.

Generation AXRY-NGS

myonic-Lager der Generation NGS entstanden aus der konsequenten Optimierung und Weiterentwicklung der Reihe AXRY-ES und beinhalten zahlreiche verbesserte Merkmale:

■ Erhöhte Steifigkeitswerte
■ Erhöhte Tragzahlen
■ Erhöhte Lebensdauer
■ Erhöhte Grenzdrehzahlen bei langer Einschaltdauer
■ Axiale und radiale Anschmierung über den Außenring
■ Optional, radiale Anschmierung über den Innenring (-SBI)
■ Besonders geräuscharmer Lauf
■ Reduzierte Temperaturentwicklung
■ Integrierte Temperatursensorbohrung am Außenring
■ Kühlkanäle können direkt am Innenring geführt werden

Selbstverständlich stehen für die NGS-Lager alle Varianten, eingeschränkter Rund- und Planlauf, eingeschränkte Höhentoleranzen H1/H2 oder auch kundenspezifische Lagerabstimmungen, uneingeschränkt zur Auswahl.

Generation AXRY-NGS-SBI

myonic-Lager der Generation NGS-SBI entsprechen funktionell der NGS-Baureihe, sind jedoch für schnell drehende Außenringrotation ausgelegt und Nachfolger der Baureihe AXRY-OS. NGS-SBI zeichnet sich durch folgende verbesserte Merkmale aus:

■ Erhöhte Steifigkeitswerte
■ Erhöhte Tragzahlen
■ Erhöhte Lebensdauer
■ Erhöhte Grenzdrehzahlen bei langer Einschaltdauer
■ Radiale Anschmierung über den Innenring
■ Besonders geräuscharmer Lauf
■ Reduzierte Temperaturentwicklung
■ Integrierte Temperatursensorbohrung am Innenring

Für die Baureihe AXRY-NGS-SBI stehen alle Varianten, eingeschränkter Rund- und Planlauf, eingeschränkte Höhentoleranzen H1/H2 oder auch kundenspezifische Lagerabstimmungen, uneingeschränkt zur Auswahl.

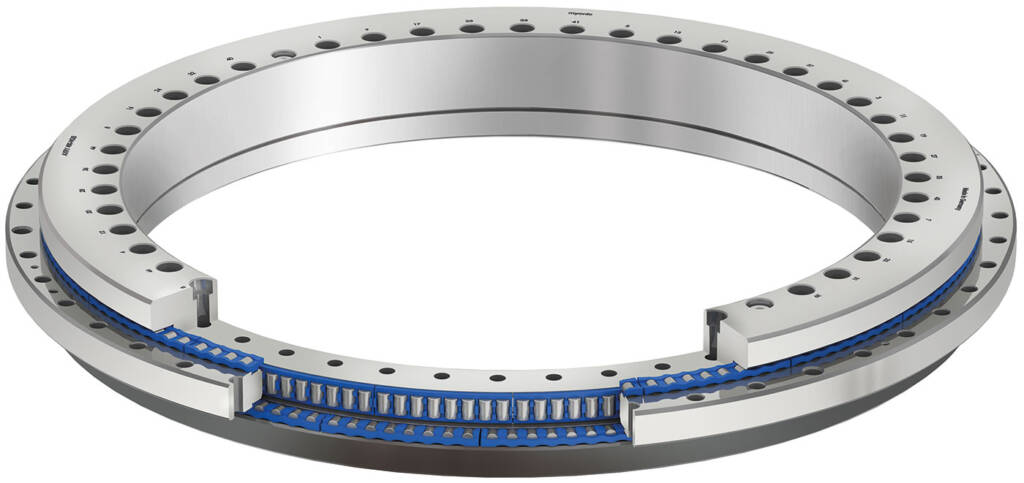

Lageraufbau

AXRY-NGS (NGS-SBI)-Lager bestehen aus drei Ringen: Einem Innenring, dem Außenring und einer Axialscheibe. Die Innenringbohrung ist zur Herstellung einer Passung, mit entsprechender Toleranz gefertigt.
Die Axialscheibe ist im Bereich der Bohrung freigestellt und wird zum Innenring zentriert und mittels Halteschrauben fixiert.

Halteschrauben

Das fertig montierte Lager wird über Halteschrauben zusammengehalten. Die Axialscheibe ist werksseitig zum Innenring ausgerichtet. Falls die Halteschrauben entfernt werden müssen, sollten diese erst nach der kompletten Verschraubung des Lagers durch Befestigungsschrauben ersetzt werden. Sollten die Halteschrauben vorher entfernt werden, muss die Axialscheibe wieder ausgerichtet werden damit keine Unwucht im System entsteht.
